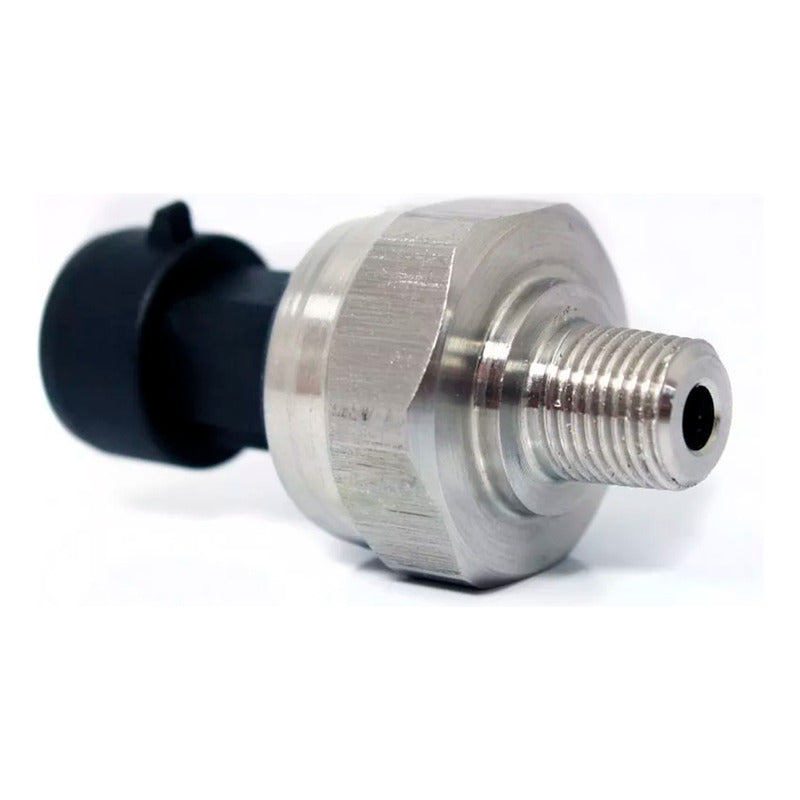

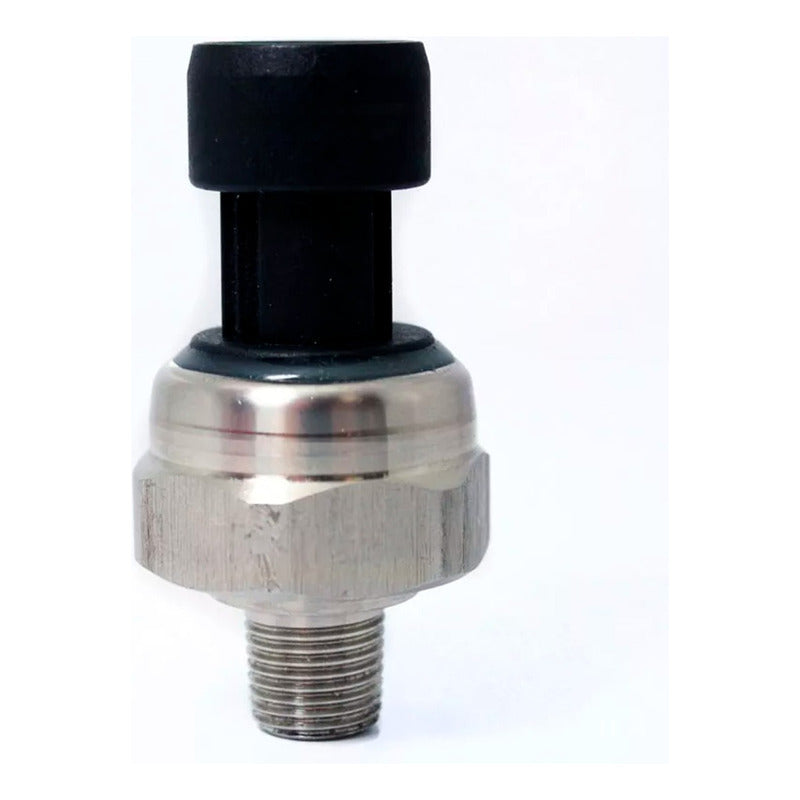

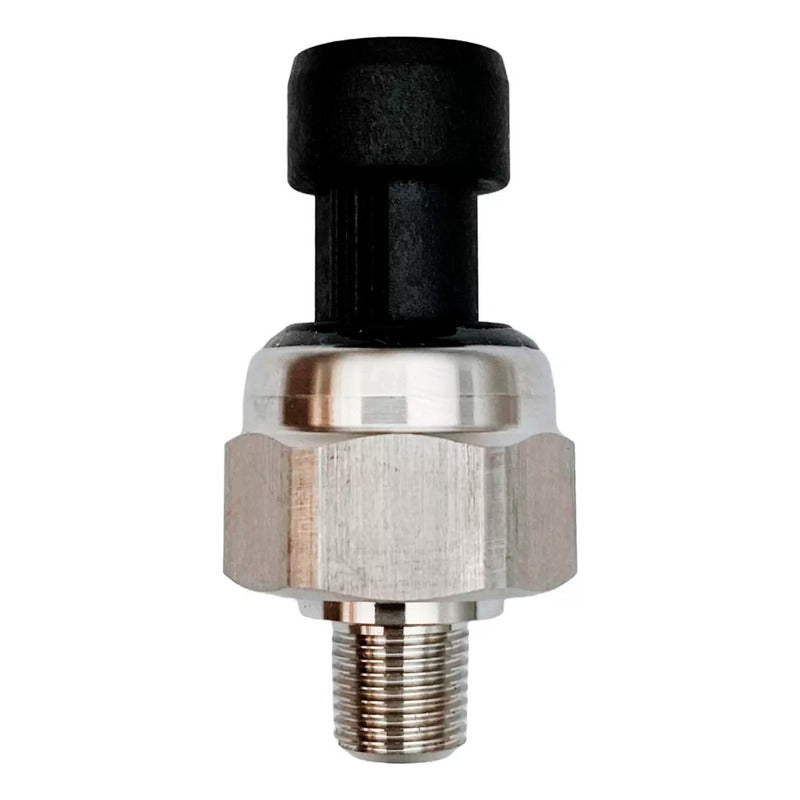

Sensor De Pressão 12bar 174psi Inox Óleo Combustível Dorn

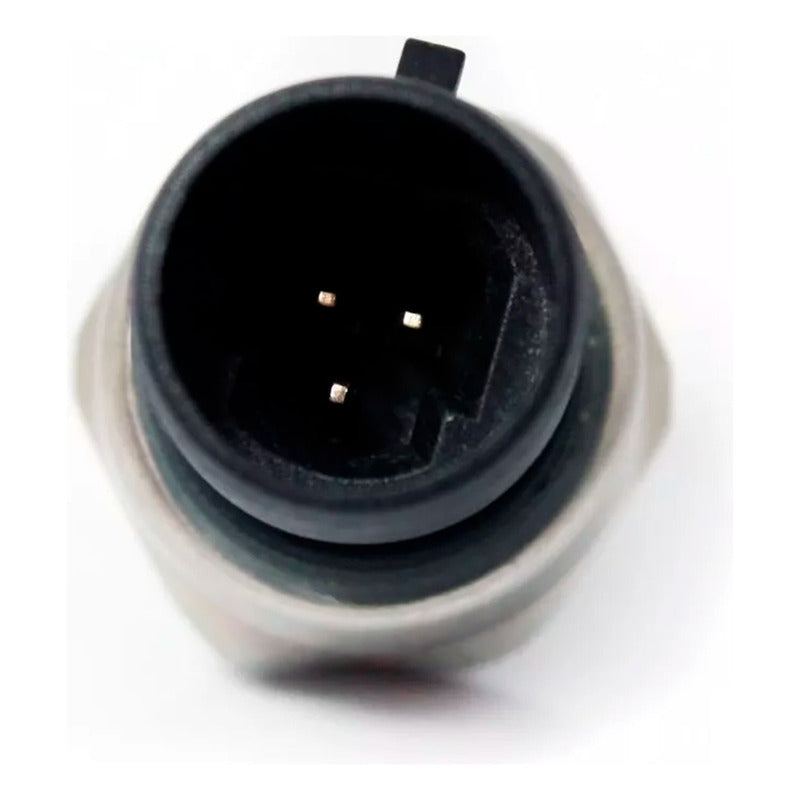

Sensor Eletrônico de Pressão de 0 a 12 BAR (0 a 174 Psi) Especificações Gerais - Faixa de operação: 0 a 12 BAR (0 a 174 PSIG) - Saída: 0.5 a 4.5 VDC - Alimentação: 5VDC Aplicações - Automotiva: - Instrumentos eletrônicos - Dataloggers - Injeções eletrônicas com entradas programáveis (ex. Fuel Tech FT450, FT500 e FT600, Pandoo) - Microcontroladores: - Arduino - Pic - Freescale - Atmel - Industrial: - Medida de pressão em vasos, caldeiras, tanques - Controle de processos - Sistemas Embarcados: - Sistemas hidráulicos - Sistemas pneumáticos Características Técnicas - Precisão padrão: 3% FS (Menos de 1% se for feito ajuste de offset) - Tensão de alimentação: 5 ±0.25 VDC - Consumo de corrente: 10 mA máx - Tensão de saída: 0.5 a 4.5 VDC (Span 4 VDC) - Corrente máxima de saída: 2.5 mA - Conexão ao processo: 1/8 - 27 NPTF - Conexão elétrica: Packard de 3 vias - Compatibilidade: Óleo, gasolina, álcool, metanol, ar e água - Grau de proteção: IP 69K (DIN 40050-9) - Pressão de teste: 30 BAR - Temperatura de operação: -40 a 135 ºC - Material do corpo: Inox 316 Grau de Proteção - IP 69K: A mais alta proteção contra entrada de poeira e água em um equipamento. Importante: - Não acompanha chicote! Dica - Aumentando a Precisão Para obter todo o potencial do sensor, faça o ajuste de offset à pressão ambiente: 1. Deixe o sensor medindo a pressão ambiente. 2. Faça a leitura do valor de tensão presente na saída (ex. 0,45V = 0 BAR). 3. Considere esse valor como pressão inicial. 4. Some a esse valor 4 Volts (ex. 4,45 V). 5. O resultado corresponde à pressão final (ex. 4,45V = 12 BAR). De acordo com o exemplo acima, o sinal de saída do sensor ficaria: - 0,45 V = 0 BAR - 4,45 V = 12 BAR
